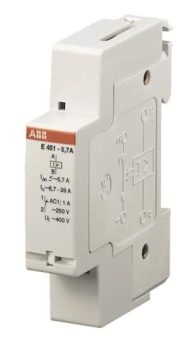

Lastabwurf-Relais System pro M compact^®

Anwendung
Der Vorrangschalter wird in Installationsanlagen eingesetzt, in denen die vorhandenen Leitungsquerschnitte oder die Größe des Hausanschlusses den gleichzeitigen Betrieb zweier leistungsstarker Verbraucher (z.B. Speicherheizgeräte und Durchlauferhitzer) nicht zulassen.

Durch den Vorrangschalter wird der langfristig betriebene Verbraucher (Speicherheizgerät) so lange vom Netz getrennt, wie der kurzzeitig betriebene Verbraucher (Durchlauferitzer) eingeschaltet ist.

Die Spule des Vorrangschalters wird in Reihe zum kurzzeitig betriebenen Verbraucher geschaltet. Beim Einschalten dieses Verbrauchers schaltet der Öffner des Vorrangschalters des Heizungsschütz ab.

Technische Daten

Typ E 451-5,7 E 452-5,7

Erregerspule:
Bemessungsstrombereich: 6,7 ... 39 A
- entspricht: 1,5 ... 9 kW bei 230 V
 4,6 ... 27 kW bei 230/400 V
Ansprechstrom: 3,1 ... 5,3 A
Abfallverzögerung (max.): 0 Netzhalbwellen 2 Netzhalbwellen
Max. Dauerstrom: 43 A
Them. Dauerbelastbarkeit bei 40 °C: 5 W

Relaiskontakt:
Steuerkontakt: 1 Öffner
Kontaktbemessungsstrom bei 250 V: 1 A
Max. Schaltspannung: 400 V
Max. Schaltleistung: 230 VA
Max. Schaltstrom: 1 A
Max. Einschaltstromspitze: 5 A
Elektr. Lebensdauer: 10⁵ Schaltspiele
Mechanische Lebensdauer: ca. 2 x 10⁶ Schaltspiele
Max. elektrische Schalthäufigkeit: ca 1800 Schaltspiele/Stunde
Umgebungstemperatur: -20 °C bis +40 °C
Ansprechzeit: 10 ... 20 ms
Rückfallzeit: 5 ... 20 ms   20 ms
Klemmenanschluss: Stromspule bis 16 mm²
 Steuerkontakt bis 2,5 mm²
