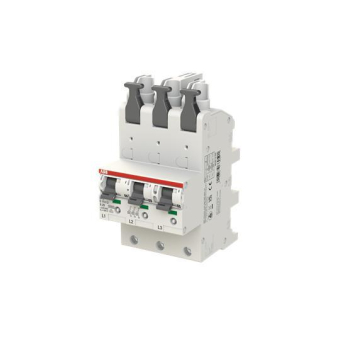

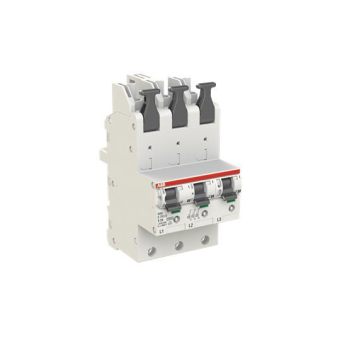

Selektiver Hauptleitungsschutzschalter S750 SHU 3er-Block
1-polig schaltend nach E DIN VDE 0641-21: 2008-01
· Inbetriebnahme von Kundenanlagen
· Freischalten des Zählers und der nachgeschalteten Kundenanlage
· Schutz von Leitungen vor zu hoher Erwärmung durch Überlast oder Kurzschluss
· Begrenzung der Durchlassenergie zum Schutz vor schädlichen Auswirkungen im Kurzschlussfall
· Selektivität gegenüber vor- und nachgeschalteten Überstromschutzeinrichtungen
· Einfache Wiederinbetriebnahme z.B. nach Abschaltung durch Überlast
· Erhöhung der Verfügbarkeit von Kundenanlagen
Beschreibung
- Funktionsweise: spannungsunabhängig (SHU)
- zur direkten Montage auf Sammelschienen 40 mm (5/10 mm x 12 mm, 4- bzw. 5-polig)
- mit Trennfunktion für Überspannungskategorie IV (Voraussetzung für Vorzählerbereich)
- integrierte Sperr- und Plombiermöglichkeiten
- Blockiermöglichkeit über neuartigen integrierten Sperrschieber
- besondere Selektiveigenschaften
Kenndaten
- Bemessungsspannung: 230/400 V
- Bemessungsisolationsspannung: 690 V
- Schaltvermögen: 25 kA
- thermische Auslösung: 1,05...1,2 x In
- kurzzeitverzögerte Auslösung: ab 6,25 x In
- Gerätebreite: 1,5 Module/Pol
- Möglichkeit der Direkteinspeisung: bis 50 mm2
- max. Einspeisestrom 100 A
- Federklemme abgangsseitig z.B. für Zählerleitungen bis 16 mm2
Einsatzbereiche
- im unteren Anschlussraum von Zählerplätzen nach TAB 2007
- in Hauptverteilern als selektiver Gruppen- oder Vorsicherungsautomat
