Fernsprechkabel für Erdverlegung längswasserdicht
A-2YF(L)2Y...St. III Bd. nach VDE 0816
Anwendung:
Als Anschlusskabel in Ortsnetzen und Nebenstellenanlagen zum Fernsprechen und zur Übertragung von Signalen, zur Verlegung im Erdreich, in Kabelkanälen und in Rohren geeignet.

Aufbau:
Leiter: Kupferleiter eindrähtig blank 0,6 mm oder 0,8 mm
 Durchmesser
Aderisolation: PE (2Y)
Aderkennzeichnung: durch schwarze Ringe
Verseilung: 4 Adern zum Sternvierer
 5 Sternvierer zum Grundbündel
 je 5 oder 10 Grundbündel zum Hauptbündel und Grund-
 und Hauptbündel zur Kabelseele verseilt.
 Petrolatfüllung Seelenbewicklung
Mantel: Schichtenmantel = Aluminiumband 0,2 mm beiseitig
 mit Kunststoff beschichtet und mit dem PE-Mantel (schwarz)
 verschweißt
Mantelkennzeichnung: fortlaufend Fernsprech-Handapparat und Metermarkierung
 weiß

Technische Daten: 0,6 mm 0,8 mm
Nennspannung: 225 V 225 V
Prüfspannung: 2000 V 2000 V
Schleifenwiderstand: 130 ω/km 73,2 ω/km
Strombelastbarkeit: 2,5 A 5,1 A
Betriebskapazität: 52 nF/km 55 nF/km
Isolationswiderstand: 5 Gω x km 5 Gω x km
Kapazitive Kopplungen K3 (800 Hz, 300 m): 300 pF/400 pF
Leitungsdämpfung (800 Hz)ca.: 1,04 dB/km 0,78 dB/km
Temperaturbereich: -20 °C-+50 °C (beim Verlegen)
 -30 °C-+70 °C (nach Verlegen)
Biegeradius: 7,5 x Kabeldurchmesser

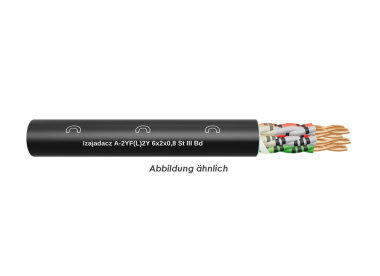

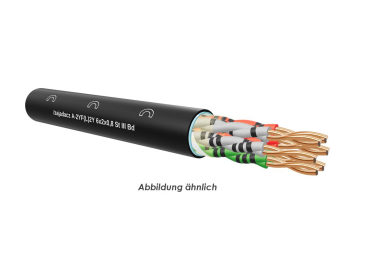

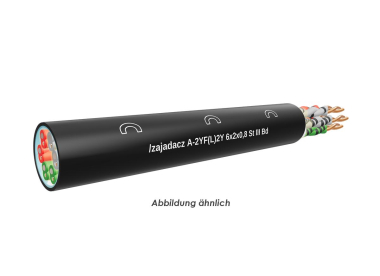

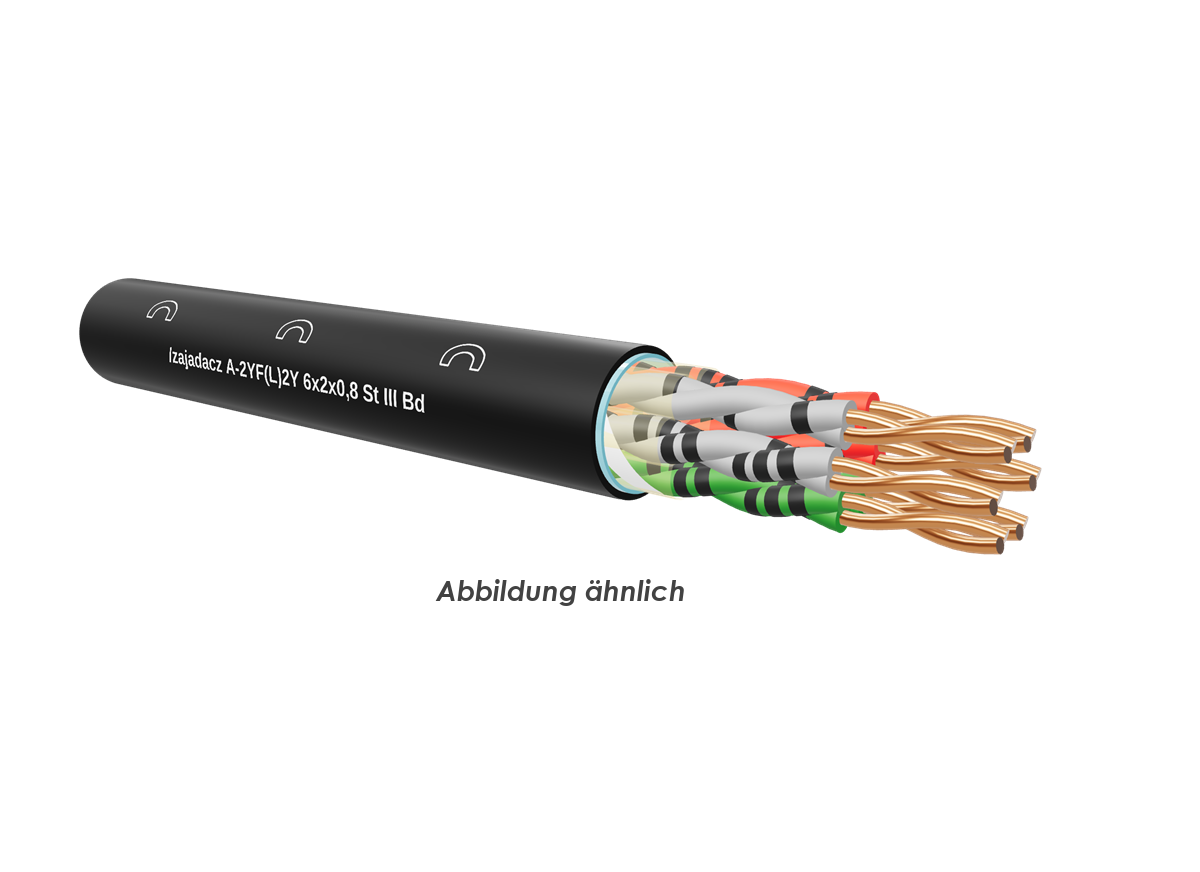

A-2YF(L)2Y... St. III Bd. 0,8 mm
Aderzahl x Nennquerschnitt qmm: 6X2X0,8
Cu-Zahl (Kg/%m): 6,0
Außendurchmesser ca.: 13,5
Gewicht (kg/%m) ca.: 20,0
